RAVEN MAX Team

Geometrie Spezifikation
SKU
FO3000002v2018

Beschleunigt unglaublich

  • Setzt Maßstäbe im Leichtbau

    Dank unserer Highend Carbon-Technologie wiegt unser RAVEN nur 885 Gramm. Einer der leichtesten Rahmen im Rennzirkus – bei bester Performance.

  • Von Profis geadelt

    Im World Cup beweist sich unser RAVEN regelmäßig. Nur was diesen Härtetest erfolgreich besteht, halten wir für gut genug für dich.

  • Weniger Ermüdung durch mehr Komfort

    Durchdachte Faserlegung und Rohrdimensionen an Sitzrohr, Sattelstreben, Tretlager und Steuerkopf – so steif wie nötig, so komfortabel wie möglich.

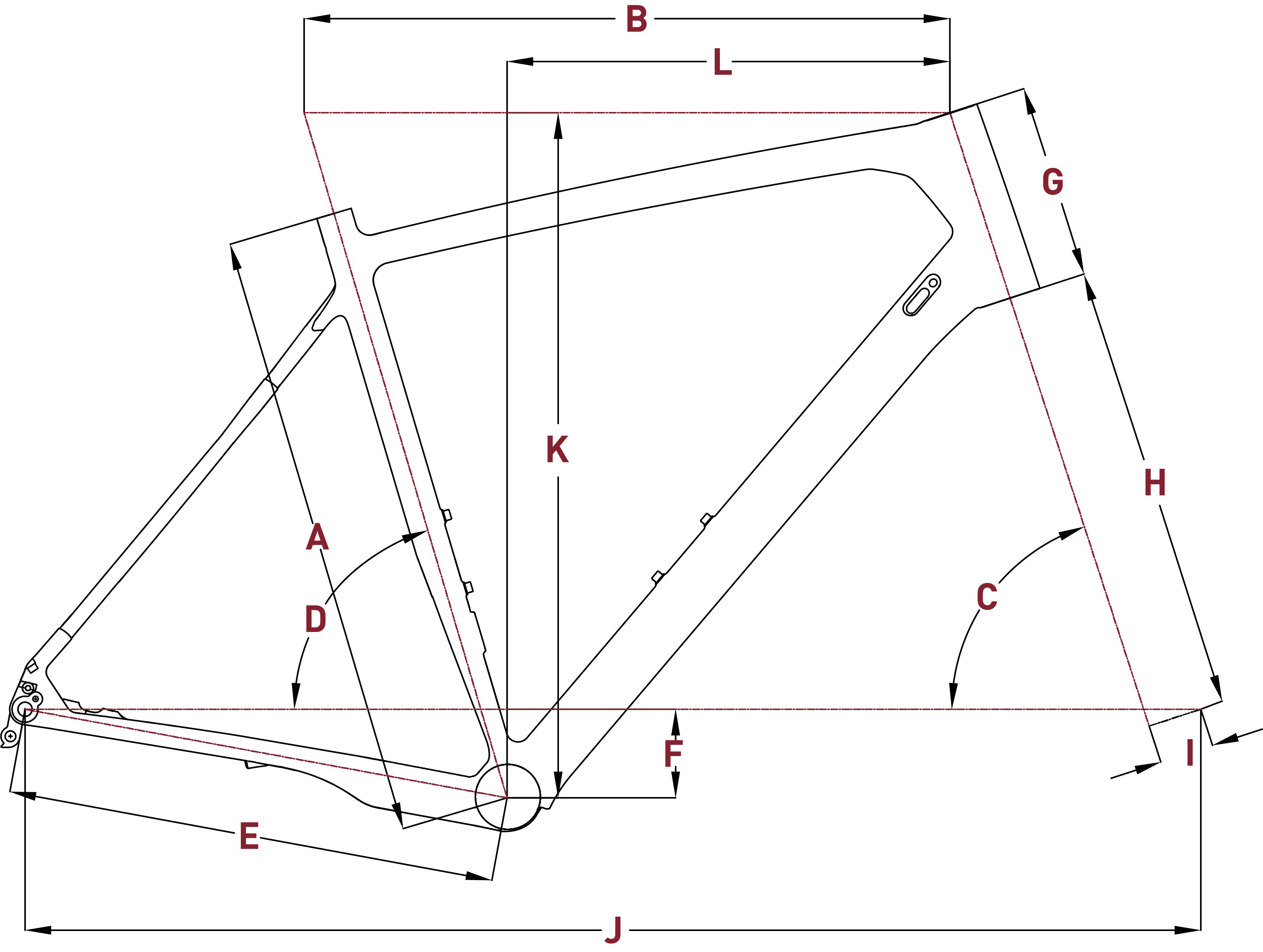

Geometrie

S M L XL
Größe 42 46 50 54
Größe (MM) 420 460 500 540
Lenkerbreite 720 720 720 720
VORBAULÄNGE (MM) 90 90 90 90
KURBELARMLÄNGE 170 175 175 175
A Sitzrohrlänge
B Effektive Oberrohrlänge (MM) 592 608 629 649
C Lenkwinkel (°) 69.8 69.8 69.8 69.8
D Sitzwinkel (°) 74.5 74.5 74.5 74.5
E Kettenstrebenlänge (MM) 435 435 435 435
F Tretlagerabsenkung (MM) 68 68 68 68
G Steuerrohrlänge (MM) 104 107 130 150
H Gabellänge (MM) 501 501 501 501
I Gabelvorbiegung (MM) 44 44 44 44
J Radstand (MM) 1100 1116 1139 1160
K Stack (MM) 620 623 644 663
L Reach (MM) 420 435 450 465

Spezifikation

Rahmen
MAX technology Carbon frame, PF30 BB, 142x12 mm thru axle, internal cable routing, Post Mount 160 mm
Rahmenmaterial
Carbon
Gabel
Rock Shox SID RL WorldCup, OneLoc remote, 100x15 mm QR, 100 mm travel
Schalthebel
SRAM XX1 Eagle
Schaltwerk
FocusTempRearDerailleur045
Kurbel
SRAM XX1 Eagle, 32T
Innenlager
Token PF30
Lenker
BBB, carbon, flatbar, 720mm, rise: 0mm, backsweep: 9degree
Vorbau
BBB, aluminium, 31.8mm
Steuersatz
Acros AIX-322, tapered, IS 42/286-IS52/40
Sattel
Prologo Scratch X8, 7x9mm carbon rail
Sattelstütze
BBB, carbon, 27,2 mm, 394 mm
Bremse
SRAM Level Ultimate, 160 mm / 160 mm
Bremse
Disc
Laufradsatz
DT Swiss XRC 1200, 622-25, 142x12 mm / 100x15 mm
Reifen
Continental Race King 2.2 RS, foldable
Gangschaltung
12
Seatpost type
Fixed seatpost
Shifting type
Mechanical shifting
Größe
46,54,42,50
Kettenblätter
1x
* Technische Änderungen, Irrtümer und Auslassungen vorbehalten. ** Gewicht in Größe M, in Standardausstattung und ohne Pedale.
