ATLAS è progettata per accompagnare le tue fughe nella natura. Grazie alla combinazione di reach lungo e un attacco manubrio corto, è una bicicletta piuttosto lunga che si traduce in una guida fluida. La parte anteriore offre sicurezza in discesa, mentre i foderi bassi corti rendono la bici gravel giocosa e agile. Grazie alle varie opzioni di montaggio, ATLAS è pronta a trasportare tutta la tua attrezzatura per la tua prossima avventura in bikepacking. Inoltre, offre fino a 47 mm di spazio per gli pneumatici (versione in carbonio: 45 mm). I modelli ATLAS EQP sono già completamente equipaggiati con portapacchi, parafanghi, cavalletto e sistema di illuminazione. Che si tratti di condizioni meteorologiche avverse o su superfici impegnative, quando si soffre durante le salite ripide o si percorrono lunghe distanze, la bicicletta gravel veloce e confortevole offre il pieno controllo e la massima versatilità. ATLAS supporta pienamente la tua ride, anche fino alla fine del mondo.
Technical support for the atlas
Dimensioni / Standards
Ho bisogno di maggiori dettagli sulle dimensioni (movimento centrale, serie sterzo, ecc.).
6.series (alluminio): movimento centrale 68 mm BSA;
8.series (carbonio): Movimento centrale 86,5 mm Press Fit;
Entrambi utilizzano la stessa serie sterzo con passaggio cavi integrato: IS52/1 1/8" in alto e IS52/1.5" in basso; Per ulteriori informazioni, vedere i disegni esplosi: ATLAS 8. series MY23
ATLAS 6. series MY23
8.series (carbonio): Movimento centrale 86,5 mm Press Fit;
Entrambi utilizzano la stessa serie sterzo con passaggio cavi integrato: IS52/1 1/8" in alto e IS52/1.5" in basso; Per ulteriori informazioni, vedere i disegni esplosi: ATLAS 8. series MY23
ATLAS 6. series MY23
Qual è la dimensione massima del disco del freno?
180 mm anteriore / 160 mm posteriore
Quali gruppi cambio si adattano? Con quali dimensioni?
Le nostre bici sono compatibili con il sistema GRX di Shimano con rapporto massimo 46/31 e con i gruppi Sram con rappporti fino a 43/30.
Qual è la larghezza massima del pneumatico?
Telaio 6.series (alluminio): per ruote 700c, è 47 mm.
Telaio 8.series (carbonio): per ruote 700c, è 45 mm.
Se usi ruote 650B, è 2.1" (53 mm).
Telaio 8.series (carbonio): per ruote 700c, è 45 mm.
Se usi ruote 650B, è 2.1" (53 mm).
Quale misura di ruota devo prendere?
Abbiamo progettato ATLAS intorno alle ruote 700c. Con il generoso spazio per gli pneumatici offerto dal telaio che consente di utilizzare pneumatici larghi fino a 47 mm con la ATLAS 6.series (alluminio) e 45 mm con la ATLAS 8.series (carbonio), non c'è un valido motivo per optare per ruote 650B. Tuttavia, puoi utilizzarle con pneumatici fino a 53 mm. Tieni presente che ciò ridurrà l'altezza del movimento centrale e altererà leggermente le caratteristiche di guida.
Qual è la lunghezza massima del reggisella?
Non ci sono limiti per la lunghezza del reggisella. Ciò significa che puoi scegliere un telaio più piccolo per adattarlo alla lunghezza del busto più corta, anche quando hai le gambe lunghe. Tieni presente quando scegli un reggisella, che è necessario uno spazio minimo di 10 cm per inseririlo.
Devi anche tenere a mente lo spazio di inserimento massimo del reggisella per la tua ATLAS. Queste sono le lunghezze massime di inserimento del reggisella per i diversi telai e dimensioni:
Inserimento massimo del reggisella per 8.seies (carbonio): XS: 200 mm, S: 200 mm, M: 230 mm, L: 260 mm, XL: 300 mm.
Inserimento massimo del reggisella per 6.series (alluminio): XS: 220 mm, S: 250 mm, M: 285 mm, L: 315 mm, XL: 340 mm.
Devi anche tenere a mente lo spazio di inserimento massimo del reggisella per la tua ATLAS. Queste sono le lunghezze massime di inserimento del reggisella per i diversi telai e dimensioni:
Inserimento massimo del reggisella per 8.seies (carbonio): XS: 200 mm, S: 200 mm, M: 230 mm, L: 260 mm, XL: 300 mm.
Inserimento massimo del reggisella per 6.series (alluminio): XS: 220 mm, S: 250 mm, M: 285 mm, L: 315 mm, XL: 340 mm.
Qual è il peso massimo del sistema?
Il limite di peso totale è di 120 kg per ATLAS. Include il peso del ciclista, della bicicletta e di tutta l'attrezzatura.
Ricambi
Posso aggiungere un dropper post interno?
Sì, abbiamo appositamente preparato ATLAS per avere questa opzione.
Posso aggiungere parafanghi, cavalletto o un portapacchi?
Sì, è possibile, ma dipende dal modello e dalla serie, in più bisogna tenere conto delle dimensioni.
Per la 6.series (alluminio), offriamo molte opzioni: abbiamo una combinazione di kit parafango (accessorio Art.Nr. 311030700) e portapacchi (accessorio Art.Nr. 313029700). Ecco come installarlo:Carrier + Fender Assembly
Devi essere consapevole che puoi usare questi parafanghi solo in combinazione con il portapacchi. Devi anche usare pneumatici più piccoli (massimo 40 mm/700x40c) per montare i parafanghi. Per montare un cavalletto (distanza tra i fori 18 mm), forniamo un adattatore (accessorio Art.Nr. 212000000) che può essere fissato sotto il forcellino. Nel nostro portafoglio offriamo anche biciclette 6.series (EQP) già completamente equipaggiate.
Tutte queste opzioni non si applicano alla 8.series (carbonio). Non è disponibile alcuna opzione per un cavalletto o portapacchi. Ma puoi usare il nostro Adventure Rack (accessorio Art.Nr. 313029000) e i parafanghi (accessorio Art.Nr. 311038100).
Puoi ordinare tutte le parti tramite il tuo rivenditore locale.
Per la 6.series (alluminio), offriamo molte opzioni: abbiamo una combinazione di kit parafango (accessorio Art.Nr. 311030700) e portapacchi (accessorio Art.Nr. 313029700). Ecco come installarlo:Carrier + Fender Assembly
Devi essere consapevole che puoi usare questi parafanghi solo in combinazione con il portapacchi. Devi anche usare pneumatici più piccoli (massimo 40 mm/700x40c) per montare i parafanghi. Per montare un cavalletto (distanza tra i fori 18 mm), forniamo un adattatore (accessorio Art.Nr. 212000000) che può essere fissato sotto il forcellino. Nel nostro portafoglio offriamo anche biciclette 6.series (EQP) già completamente equipaggiate.
Tutte queste opzioni non si applicano alla 8.series (carbonio). Non è disponibile alcuna opzione per un cavalletto o portapacchi. Ma puoi usare il nostro Adventure Rack (accessorio Art.Nr. 313029000) e i parafanghi (accessorio Art.Nr. 311038100).
Puoi ordinare tutte le parti tramite il tuo rivenditore locale.
Posso cambiare tra 1by e 2by?
Sì, entrambi sono possibili.
Quali pedivelle sono compatibili?
Se desideri passare da Shimano a un'altra guarnitura Shimano GRX, il rapporto massimo che puoi utilizzare è 46/31. Se vuoi passare da Shimano a Sram o viceversa, devi cambiare anche il movimento centrale. Il rapporto massimo per Sram è 43/30.
Posso usare il cambio elettronico e meccanico?
Sì, entrambi sono possibili. Abbiamo persino diverse versioni che offrono queste due opzioni. Alcuni dei nostri modelli ATLAS sono dotati di una configurazione minimalista con una corona e nessun deragliatore anteriore. E altri sono dotati di due corone per una gamma più ampia di rapporti. Questo è utile quando pedali con più borse e tendi ad essere attratto dalle montagne.
Quanti portaborraccia posso montare?
Il telaio della bici offre tre opzioni di montaggio per i portaborraccia. Un portaborraccia può essere avvitato al tubo verticale e altri due al tubo obliquo, uno sopra e uno sotto. La forcella offre la possibilità di avere in aggiunta un portaborraccia per lato.

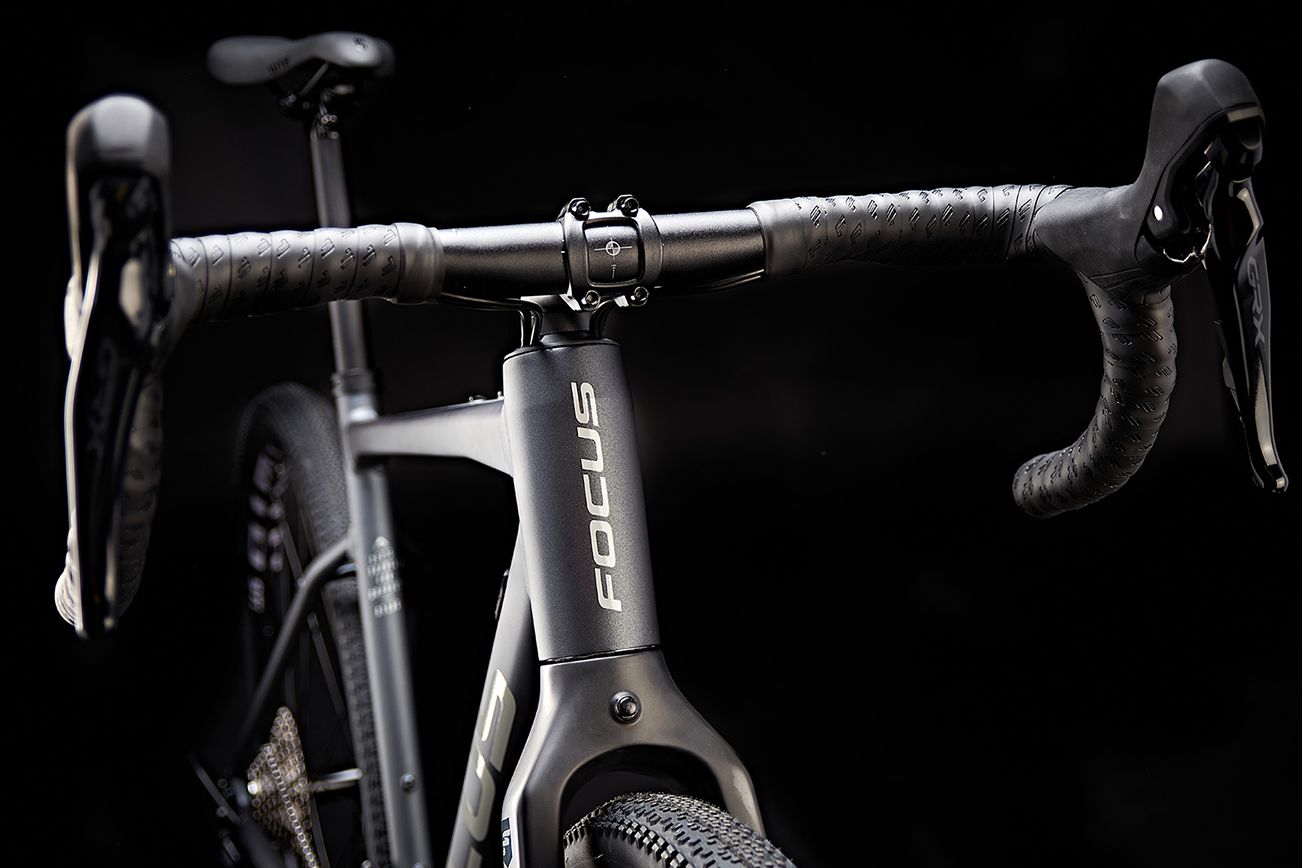

Ho visto un supporto per computer direttamente montato sull'attacco manubrio della ATLAS 8.series. Come posso averlo?
Puoi ordinarlo tramite il tuo rivenditore locale (accessorio Art.Nr. 998057400). Puoi collegare facilmente il tuo Wahoo o Garmin all'attacco manubrio della ATLAS con questo supporto per computer. Per collegare in aggiunta una action cam o una luce, è necessario ordinare il supporto GoPro (accessorio Art. Nr. 998027400). Vedere il disegno esploso per ulteriori informazioni: C.I.S. stems
Come funziona il supporto per computer?
Dai un'occhiata al disegno esploso per vedere come funziona in combinazione con il tuo attacco manubrio: C.I.S. stems
Puoi ordinare il supporto per computer tramite il tuo rivenditore (accessorio Art.Nr. 998057400) e lui ti aiuterà ad installarlo. Per collegare in aggiunta una action cam o una luce, è necessario ordinare il supporto GoPro (accessorio Art. Nr. 998027400).
Puoi ordinare il supporto per computer tramite il tuo rivenditore (accessorio Art.Nr. 998057400) e lui ti aiuterà ad installarlo. Per collegare in aggiunta una action cam o una luce, è necessario ordinare il supporto GoPro (accessorio Art. Nr. 998027400).
Come faccio a modificare l'attacco manubrio e/o la sua lunghezza?
È possibile passare a qualsiasi attacco manubrio standard da 1 1/8" o optare per un'altra lunghezza del nostro attacco manubrio C.I.S. Per saperne di più su come passare a uno stelo standard, consulta la rispettiva domanda nelle nostre FAQ. Riguardo il nostro attacco manubrio C.I.S., viene offerto in sei lunghezze da 70 a 120 mm e puoi usarlo sia sulla 8.series (carbonio) che sulla 6.series (alluminio). Inoltre, puoi regolare l'altezza del manubrio con speciali distanziali in due pezzi. Si prega di consultare il manuale (C.I.S Road Stem) e il disegno esploso (C.I.S. stems) e chiedere aiuto al tuo rivenditore di zona.
Voglio pedalare con meno distanziali. Come faccio?
Si prega di consultare il manuale (C.I.S Road Stem) a pagina 7. È possibile regolare l'altezza del manubrio con i nostri speciali distanziali in due pezzi. In caso di dubbi, chiedere aiuto al rivenditore locale.
Posso passare ad un attacco manubrio standard da 1 1/8"?
Sì, puoi montare l'attacco manubrio che desideri. Hai solo bisogno di una nuova cover di Acros. Questa è la cover di cui hai bisogno per la conversione in un attacco manubrio normale: cover is52 ICR:Acros is52 headset cover ICR
Per (più) spacer questo è il set adatto: Acros spacer-set, fiber, od34
Tieni presente che devi smontare le linee dei freni e i cavi del cambio per convertirli in un attacco manubrio normale. Quando si cambia la cover, ingrassare i cuscinetti per prolungare la durata dell'attacco manubrio. Se desideri aggiornare i cuscinetti, ecco un'opzione in acciaio inossidabile: kit cuscinetti is52/is52 ICR: Acros is52/is52 bearing kit - integrated cable routing
L'intero processo è simile a quello descritto nel seguente video. L'unica differenza: puoi saltare la parte con i cavi che passano attraverso l'attacco manubrio perché i tuoi passano sotto l'attacco manubrio: FOCUS C.I.S. cockpit change
Per (più) spacer questo è il set adatto: Acros spacer-set, fiber, od34
Tieni presente che devi smontare le linee dei freni e i cavi del cambio per convertirli in un attacco manubrio normale. Quando si cambia la cover, ingrassare i cuscinetti per prolungare la durata dell'attacco manubrio. Se desideri aggiornare i cuscinetti, ecco un'opzione in acciaio inossidabile: kit cuscinetti is52/is52 ICR: Acros is52/is52 bearing kit - integrated cable routing
L'intero processo è simile a quello descritto nel seguente video. L'unica differenza: puoi saltare la parte con i cavi che passano attraverso l'attacco manubrio perché i tuoi passano sotto l'attacco manubrio: FOCUS C.I.S. cockpit change
Ho una ATLAS 6.series ma voglio l'attacco manubrio della 8.series. È possibile?
Sì, è possibile. Poiché tutti i cavi passano nella serie sterzo vicino all'attacco manubrio attuale, puoi montare il nostro attacco manubrio C.I.S.
È necessario ottenere il nuovo attacco manubrio, coperchio posteriore + tappo anteriore, distanziale da 5 mm + 10 mm, portacavo, piastra frontale e cappuccio del cuscinetto per ATLAS dal rivenditore autorizzato FOCUS locale. Lascia che sia il rivenditore autorizzato ad effettuare l'intervento.
Consultate insieme il manuale, chiedete aiuto al vostro rivenditore locale e lascia che cambi l'attacco manubrio.
C.I.S Road Stem Manual
C.I.S. Stem Exloded Drawing
C.I.S Road Stem Manual
C.I.S. Stem Exloded Drawing
Equipaggiamento
Quali borse da bikepacking si adattano?
Le dimensioni variano molto a seconda della marca delle borse. Ti consigliamo di controllare il sito web del brand delle borse. Spesso offrono delle demo per verificare se si adattano al telaio.
Posso trainare un carrellino per bici?
Per la 6.series (telaio in alluminio), possiamo darti il permesso di utilizzare un carrello per bici fissato al perno passante purché non superi il peso massimo del sistema di 120 kg (pilota, bici, passeggeri e tutte le attrezzature compreso il rimorchio). Per la 8.series (telaio in carbonio), non l'abbiamo ancora testato e quindi non possiamo approvarlo.
Quanto peso posso caricare sulla forcella?
Puoi caricare fino a 3 kg su ciascun lato della forcella. Tre viti per lato offrono la possibilità di installare portaborraccia o portapacchi per ulteriori bagagli.

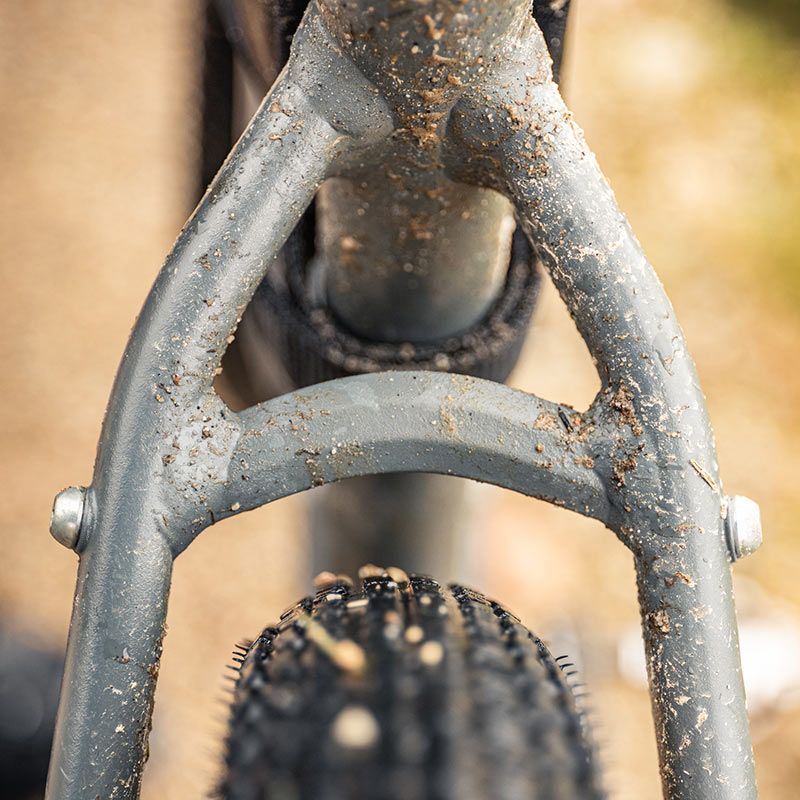

Ho visto un'elegante opzione per montare borse sui foderi posteriori. Che cos'è?
Questo è il nostro Adventure Rack. Puoi ordinarlo tramite il tuo rivenditore locale con questo numero di accessorio: Art.Nr. 313029000.
Cos'è l'Adventure Rack?
Il nostro Adventure Rack (accessorio Art.Nr. 313029000) è un
nuovo portapacchi posteriore per ATLAS che puoi ordinare tramite il tuo rivenditore locale. Dai un'occhiata a questa pagina per le immagini su come usarlo. Ecco come installarlo: ATLAS 8. series MY23
Come si monta l'Adventure Rack?
Dovrebbe essere montato sul ponte dei foderi posteriori e sui punti di montaggio vicino al forcellino. Consulta il manuale: ATLAS 8. series MY23
Come sistemo le mie borse sull'Adventure Rack?
Il modo migliore per riporre i tuoi bagagli sull'Adventure Rack è utilizzare borse stagne con valvola e fissarle con tre cinghie.
Quanti kg può trasportare l'Adventure Rack?
Puoi caricare fino a 3 kg per lato.
La borsa del tubo orizzontale è inclusa?
È inclusa per ATLAS 8.9, 8.8, 8.7 e 6.8. Per gli altri modelli, puoi ordinarla tramite il tuo rivenditore locale (accessorio Art. Nr. 551000000).
A cosa serve il rivetto sopra la forcella? Posso attaccarci un portapacchi anteriore?
Il rivetto è fatto per installare una luce o qualcosa di piccolo e leggero, simile a una luce. Non dovrebbe essere utilizzato per carichi più grandi e quindi non è progettato per fissarvi un portapacchi anteriore.
Quali borse da bikepacking si adattano?
Le dimensioni variano molto a seconda della marca delle borse. Ti consigliamo di controllare il sito web del brand delle borse. Spesso offrono delle demo per verificare se si adattano al telaio.
Special
Posso usare la bici su uno smart trainer?
Puoi utilizzare la nostra ATLAS in alluminio (6.series) su uno smart trainer. Il telaio in carbonio (8.series), non l'abbiamo ancora testato e quindi non possiamo approvarlo per il momento.
Cosa devo fare in caso di danni materiali alla mia bicicletta?
Giudicare un danno dall'esterno o sulla base di un'immagine è quasi impossibile. In caso di danni, recarsi dal rivenditore locale.
Cosa devo fare in caso di danni materiali alla mia bicicletta?
Giudicare un danno dall'esterno o sulla base di un'immagine è quasi impossibile. In caso di danni, recarsi dal rivenditore locale.
Parts
Posso aggiungere un ulteriore portapacchi anteriore?
La nostra forcella non è stata progettata per essere utilizzata con un portapacchi anteriore. Si sconsiglia il montaggio di un portapacchi anteriore.
