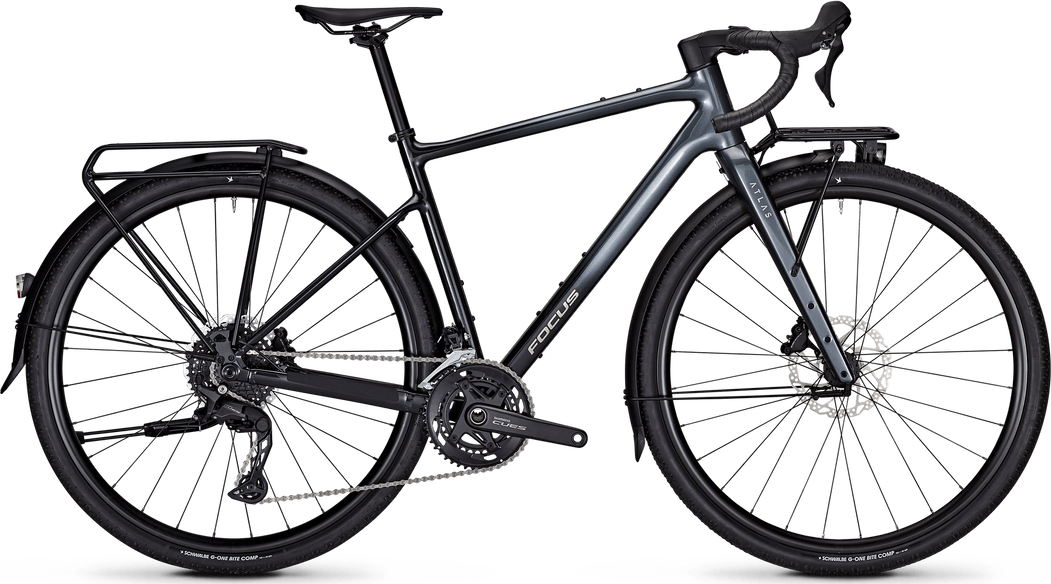

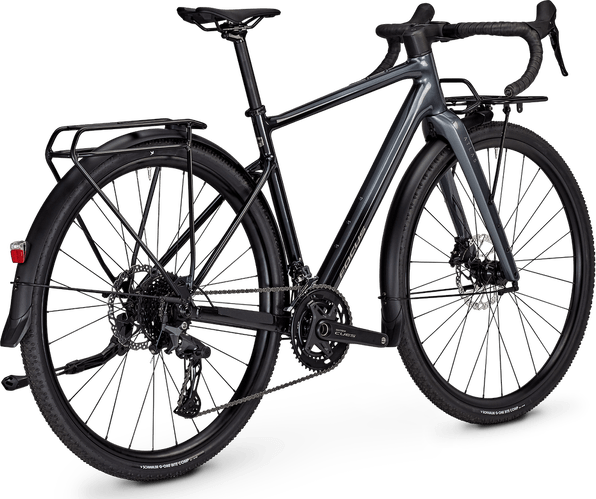

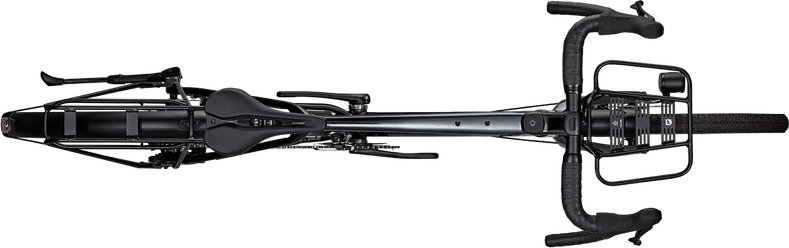

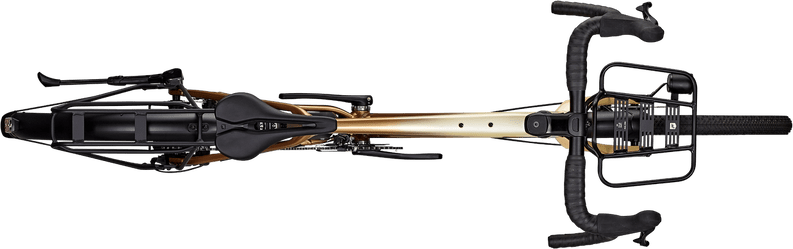

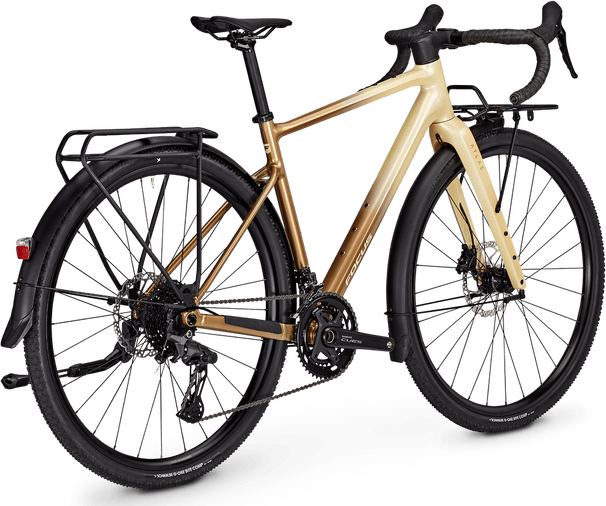

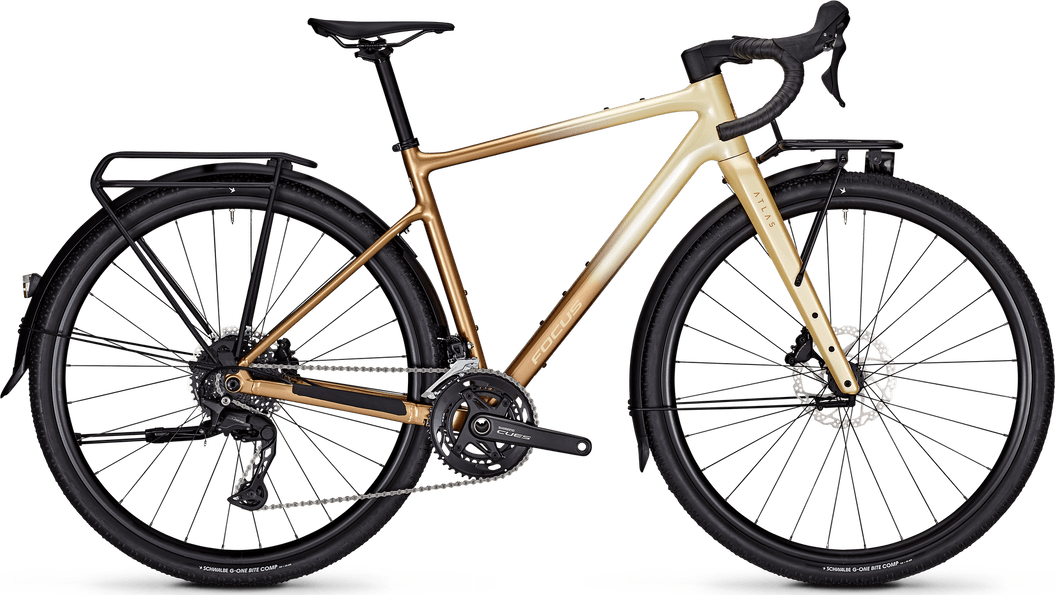

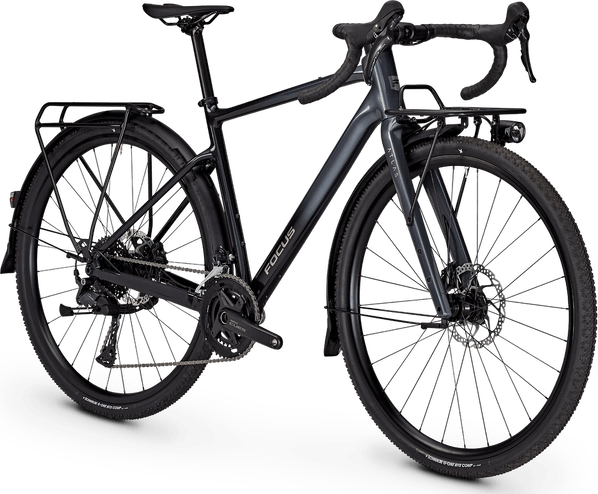

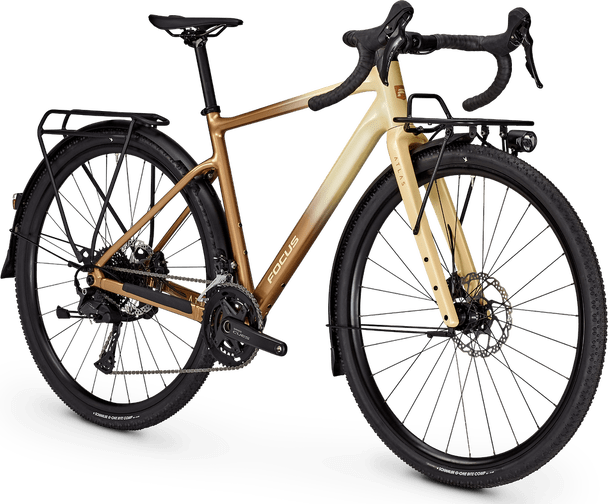

ATLAS 6.8 EQP Caratteristiche
Telaio in alluminio con portapacchi Pannier e portapacchi Hawaii
Shimano Cues 2x10
Cerchi Rodi Blackjack con mozzi Alexrims o Shutter Precision, luci, cavalletto e parafanghi
Sposta i tuoi limiti
Telaio
6061 Aluminium, disc, 142x12 mm thru axle, flat mount 160 mm
Forcella
Carbon technologie, disc, 100x12 mm thru axle, flat mount 160 mm
Cambio
Shimano Cues U6030
Deragliatore anteriore
Shimano Cues U6030
Deragliatore posteriore
Shimano Cues U6030, 10-speed
Cassetta
Shimano CS-LG300, 11-39T
Catena
Shimano CN-LG500
Guarnitura
Shimano Cues U6030, 46/30 T
Movimento centrale
Shimano, BSA 24 mm
Manubrio
Focus Gravel Bar, alloy, 70 mm, 114 mm, 16°
Attacco manubrio
FOCUS C.I.S. 2.0 integrated, -8°
Serie sterzo
ACROS IS52 /IS52 (ICR), FOCUS C.I.S. Integrated
Sella
FOCUS
Reggisella
Alloy, 27,2 mm, set-back: 15 mm
Freni anteriori | posteriori
Shimano Cues U6030 | Shimano Cues U6030
Disco freno anteriore
180 mm
Disco dei freni
Shimano RT54
Shimano RT54, front: 180 mm (Size L-XL), 160 mm (Size XS-M) / rear: 160 mm
Shimano RT54, front: 180 mm / rear: 180 mm
Shimano RT54, front: 180 mm (Size L-XL), 160 mm (Size XS-M) / rear: 160 mm
Shimano RT54, front: 180 mm / rear: 180 mm
Disco freno posteriore
180 mm
Cerchio anteriore
Rodi Blackjack SL 25, alloy, rim height: 23 mm, width: 25-622
Cerchio posteriore
Rodi Blackjack, alloy, rim height: 23 mm, width: 25-622
Mozzo anteriore
Shutter Precision PL-7-100
Mozzo posteriore
Alexrims BRD-504
Pneumatici anteriori | posteriori
Schwalbe G-One Bite, tubeless ready, 45-622 | Schwalbe G-One Bite, tubeless ready, 45-622
Parafango
Plastic, 58mm
Luce anteriore
Herrman H-Black MR8 E-Bike 6-12V
Herrmans H-Black MR8 E-Bike 6-12V
Herrmans H-Black MR8 E-Bike 6-12V
Portapacchi anteriore
Hawaii Rack, 5 kg max. load
Portapacchi posteriore
Panier Rack, 16 kg max. load
Peso (Kg)
13.2 kg (-)
13.3 kg (-)
13.3 kg (-)
Peso del sistema consentito
135 kg
* Soggetto a modifiche tecniche senza preavviso. Errori ed omissioni esclusi.
** Peso nella taglia M, specifiche standard e senza pedali.
| XS | S | M | L | XL | ||
|---|---|---|---|---|---|---|
| Taglia in mm | 480 | 510 | 540 | 570 | 600 | |
| Larghezza manubrio | 380 | 400 | 420 | 440 | 440 | |
| Lunghezza attacco manubrio | 70 | 70 | 80 | 90 | 100 | |
| Lunghezza pedivella | 165 | 170 | 172.5 | 172.5 | 175 | |
| Lunghezza reggisella | 350 | 350 | 350 | 350 | 400 | |
| A | Lunghezza seat tube | 440 | 470 | 500 | 530 | 560 |
| B | Lunghezza top tube | 506 | 531 | 548 | 564 | 593 |
| C | Angolo di sterzo (°) | 70 | 70.5 | 70.5 | 70.5 | 70.5 |
| D | Angolo seat tube (°) | 74.5 | 74 | 73.5 | 73.5 | 73 |
| E | Lunghezza del fodero orizzontale | 425 | 425 | 425 | 425 | 425 |
| F | Bottom bracket drop | 75 | 75 | 75 | 75 | 75 |
| G | Lunghezza head tube | 105 | 120 | 140 | 160 | 190 |
| H | Lunghezza forcella | 425 | 425 | 425 | 425 | 425 |
| I | Offset forcella | 53 | 53 | 53 | 53 | 53 |
| J | Interasse | 1015 | 1031 | 1042 | 1059 | 1084 |
| K | Stack | 556 | 572 | 591 | 610 | 638 |
| L | Reach | 365 | 380 | 385 | 395 | 410 |
| M | Misura standover | 757 | 778 | 802 | 825 | 852 |
Technical support for the atlas
Dimensioni / Standards
Ho bisogno di maggiori dettagli sulle dimensioni (movimento centrale, serie sterzo, ecc.):
Il movimento centrale è un BSA da 68 mm. Lo standard della serie sterzo è IS52, che utilizza un ACROS AIF-540R1 ICR IPS.
Qual è la dimensione massima del rotore?
La dimensione massima del rotore è di 180 mm.
Quale dimensione di ruota dovrei prendere?
L'ATLAS MY26 è progettato solo per 28" o 700c.
Qual è la larghezza massima del pneumatico consentita?
Lo spazio massimo per il pneumatico sulla forcella è di 53 mm. La ruota posteriore può ospitare pneumatici larghi fino a 48 mm per la serie 6 e 45 mm per la serie 8. Entrambe le serie non sono compatibili con 650B.
Quali gruppi cambio si adattano? Con quali dimensioni?
Si adattano tutti i gruppi cambio standard di Shimano e SRAM con le linee catena/dimensioni guarnitura sopra menzionate.
Qual è la lunghezza massima del reggisella?
Non esiste una lunghezza massima del reggisella purché tu abbia una profondità di inserimento minima di 100 mm.
Qual è il peso massimo del sistema?
Il peso massimo del sistema è di 135 kg.
Equipaggiamento
Quali borse da bikepacking si adattano?
Le dimensioni variano molto a seconda della marca della borsa. Ti consigliamo di visitare il sito web della marca della borsa. Spesso offrono modelli per verificare se si adattano, come fa Ortlieb, ad esempio.
Quanti portaborraccia si adattano?
Si adattano tre portaborraccia: uno sul tubo sella, uno in alto sul tubo obliquo e uno in basso sul tubo obliquo.
Perché c'è una punta di chiave esagonale da 4 mm nel kit di accessori?
Includiamo una punta di chiave esagonale da 4 mm (codice articolo 800001300) da utilizzare con una chiave dinamometrica per il morsetto del reggisella. Si consiglia di utilizzarla per i telai di piccole dimensioni, sebbene sia inclusa in tutti i pacchetti di dimensioni.
A cosa servono gli adesivi nel kit di accessori?
Con il set di adesivi di protezione del telaio puoi coprire le parti più vulnerabili del tuo telaio e proteggerle da danni o sfregamenti.
Posso usare la bicicletta su uno Smart Trainer?
Sì.
A cosa serve l'inserto filettato sulla parte superiore della forcella? Posso attaccarci un portapacchi anteriore?
Sì, puoi. La filettatura è un pezzo di alluminio incollato per garantire l'uso sicuro di un portapacchi anteriore.
Posso montare un seggiolino per bambini sul portapacchi dell'ATLAS 6.8 EQP?
No, non farlo.
Posso agganciare un rimorchio per biciclette?
Sì, l'ATLAS è omologato per l'aggancio di un rimorchio per biciclette. Si prega di tenere presente il peso totale ammesso di 135 kg. Non possiamo testare tutti i rimorchi per biciclette disponibili sul mercato. Ad esempio, per montare un rimorchio Thule è necessario il perno Thule thru axle (M12 x 1,0) di lunghezza 169-184 mm.
Ricambi
Posso aggiungere un reggisella telescopico interno?
Sì, tecnicamente puoi aggiungere un reggisella telescopico.
Posso aggiungere parafanghi, un cavalletto, un portapacchi?
Sì, puoi aggiungere parafanghi sia per la serie 6 che per la serie 8. Esistono un totale di quattro diversi set di parafanghi per tutte le possibili configurazioni e combinazioni di bici. Consulta la domanda successiva per i dettagli sui set di parafanghi. Il portapacchi (890003100) e il cavalletto (463001300) possono essere montati solo su bici della serie 6. Per il cavalletto, è necessario un adattatore aggiuntivo (890002400).
Quali tipi di set di parafanghi sono disponibili e dove si adattano?
Esistono due set di parafanghi speciali per biciclette equipaggiate per configurazioni 1x e 2x, con il parafango anteriore predisposto per una luce. Nota: Entrambi i set di parafanghi possono essere montati solo in combinazione con il portapacchi. Troverai maggiori informazioni sul montaggio dei set di parafanghi nel manuale.
Posso passare da 1x a 2x o dal cambio elettronico a meccanico? Cosa sono 1x e 2x?
Sì, il passaggio è possibile. Ciò significa che la bici è equipaggiata con due o un solo plateau anteriore. Un cambio richiede parti diverse come STI, cassetta, plateau e catena. Ti consigliamo di contattare il tuo rivenditore FOCUS per farti aiutare con il cambio di configurazione.
Quali pedivelle sono compatibili?
Sono compatibili pedivelle con plateau fino a 46 denti per 1x e 48/31 denti per 2x. Le linee catena per Shimano e SRAM sono le seguenti: Shimano 1x: linea catena 49,7 mm, SRAM: linea catena WIDE 47,5 mm.
La bicicletta ha una protezione del fodero orizzontale?
Sì, tutti i modelli hanno una protezione del fodero orizzontale.
Dove devo instradare il cavo del deragliatore posteriore se voglio passare dal cambio wireless a quello meccanico?
Sulla protezione del fodero orizzontale troverai una forma ovale perforata, attraverso la quale puoi facilmente praticare un foro per instradare il cavo del cambio dal fodero al deragliatore posteriore.
Perché la mia borsa portaoggetti imballata per il tubo obliquo non si adatta al telaio?
La borsa indica letteralmente quanto puoi riempirla. I velcri devono essere perfettamente allineati per garantire che la borsa si adatti al telaio. Se ci sono sovrapposizioni dei velcri, è probabile che sia troppo piena.
Quali sono i codici articolo per trovare parti di ricambio per Prep Pocket e Prep Pack?
Ecco i codici articolo se devi sostituire qualcosa relativo a Prep Pocket e Prep Pack: Coperchio Prep Pocket: 998623700, Telaio Prep Pocket: 998623800, Prep Pack: 551000300. Un secondo Prep Pack si inserisce anche nel Prep Pocket. Un bullone speciale nel telaio impedisce alla borsa di scivolare verso il basso.
Quali sono i codici articolo per il montaggio successivo del Hawaii Rack?
L'Hawaii Rack può essere acquistato presso il tuo rivenditore FOCUS locale e alcuni rivenditori online con il codice articolo: 890005600. Troverai maggiori informazioni sul montaggio dell'Hawaii Rack nel manuale.
Quali sono i codici articolo per il montaggio successivo dell'Adventure Rack?
L'Adventure Rack può essere acquistato presso il tuo rivenditore FOCUS locale e alcuni rivenditori online con il codice articolo: 890003900. Troverai maggiori informazioni sul montaggio dell'Adventure Rack nel manuale.
Quali sono i codici articolo per il montaggio successivo del portapacchi?
Il portapacchi (solo per la serie 6) può essere acquistato presso il tuo rivenditore FOCUS locale e alcuni rivenditori online con il codice articolo: 890003100. Troverai maggiori informazioni sul montaggio del portapacchi nel manuale.
Quali sono altri codici articolo importanti?
I seguenti pezzi possono essere acquistati presso il tuo rivenditore FOCUS locale e alcuni rivenditori online con questi codici articolo: Borsa da tubo orizzontale: 890002300, Supporto computer in plastica: 998057400, Supporto computer in alluminio: 998131500, Set adesivi di protezione telaio: 860986000, Adattatore cavalletto (solo per la serie 6): 890002400, Cavalletto (solo per la serie 6): 463001300
Qual è il carico massimo per lato della forcella?
Il carico massimo sulla forcella è di 3 kg per lato.
Qual è il carico massimo per lato dell'Adventure Rack?
Il carico massimo dell'Adventure Rack è di 3 kg per lato.
Come posso cambiare l'attacco manubrio o la lunghezza dell'attacco manubrio?
Puoi ordinare un'altra lunghezza di attacco manubrio dal tuo rivenditore. Durante il processo di sviluppo dell'IZALCO MAX, è stato importante rendere l'attacco manubrio facilmente intercambiabile senza dover rimuovere o accorciare i cavi. Tuttavia, devi notare quanto segue: Un attacco manubrio più lungo potrebbe richiedere cavi più lunghi, un attacco manubrio più corto potrebbe comportare cavi lunghi che potrebbero essere accorciati per un aspetto più pulito. Ecco tutte le lunghezze dell'attacco manubrio con i loro numeri d'ordine: AM120222009 C.I.S. Attacco manubrio 70 mm AM120222010 C.I.S. Attacco manubrio 80 mm AM120222011 C.I.S. Attacco manubrio 90 mm AM120222012 C.I.S. Attacco manubrio 100 mm AM120222013 C.I.S. Attacco manubrio 110 mm AM120222014 C.I.S. Attacco manubrio 120 mm Se hai bisogno di maggiori informazioni sul cambio dell'attacco manubrio, consulta il manuale nell'area download.
Posso montare una forcella ammortizzata sull'ATLAS?
Sì, puoi montare una forcella ammortizzata sull'ATLAS. La lunghezza di montaggio della forcella è di 425 mm; senza modificare la geometria, puoi utilizzare forcelle ammortizzate con questa misura di montaggio. Ti consigliamo di non superare una lunghezza di montaggio di 435 mm.
